Типы объектов


Объекты в 3ds max 7 можно разделить на несколько категорий:

  • Geometry (Геометрия);
  •  Shapes (Формы);
  •  Lights (Источники света);
  •  Cameras (Камеры);
  •  Helpers (Вспомогательные объекты);
  •  Space Warps (Объемные деформации);
  •  Systems (Дополнительные инструменты).
  • Первая группа объектов, с которой обычно знакомятся начинающие разработчики 3D-анимации — это Geometry (Геометрия). Объекты этой группы представляют собой простейшие трехмерные геометрические фигуры: Sphere (Сфера), Box (Параллелепипед), Cone (Конус), Cylinder (Цилиндр), Torus (Top), Plane (Плоскость) и др. Объекты Geometry (Геометрия) делятся на две группы: Standard Primitives (Простые примитивы) и Extended Primitives (Сложные примитивы). К группе Extended Primitives (Сложные примитивы) относятся, например, Hedra (Многогранник), ChamferCylinder (Цилиндр с фаской), Torus Knot (Тороидальный узел) и т. д.

    Очевидно, создатели 3ds max 7 обладали некоторой долей юмора, поскольку в число Standard Primitives (Простые примитивы) они включили не совсем простой объект — Teapot (Чайник) (рис. 2.7). Этот примитив любят многие разработчики трехмерной графики и часто используют для различных целей. Например, с его помощью очень удобно изучать действие различных модификаторов, так как Teapot (Чайник) имеет неправильную форму, и любые деформации очень хорошо на нем видны. Объект Teapot (Чайник) можно также использовать для того, чтобы посмотреть, как будет выглядеть на объекте созданный материал.

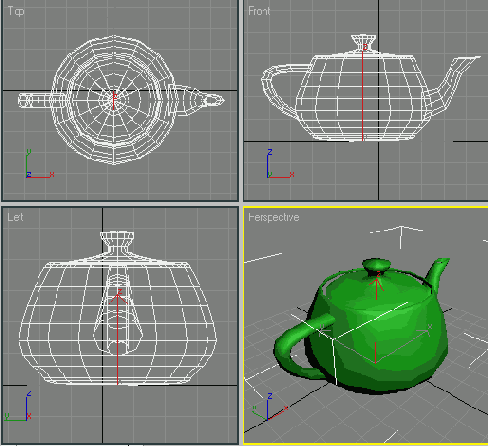

    Рис. 2.7. Объект Teapot (Чайник) в окнах проекций

    Начиная с 3ds max шестой версии, в программе появились группы объектов AЕС Extended (Дополнительные объекты для АИК), Doors (Двери), Windows (Окна), Stairs (Лестницы) и др. Как нетрудно догадаться, эти объекты служат для проектирования архитектурных сооружений.



    В версиях 3ds max более ранних, чем шестая, отсутствовали такие необходимые для архитектурного проектирования объекты, как окна и двери. Этот недостаток можно было устранить подключением бесплатных модулей Doors (Двери) и Windows (Окна), разработанных фирмой-производителем 3ds max 7 — компанией Discreet. В шестой версии 3ds max Doors (Двери) и Windows (Окна) были добавлены в стандартный список объектов. Настройки этих объектов совпадают с настройками вышеупомянутых подключаемых модулей для 3ds max четвертой и пятой версий.


    Группа объектов Doors (Двери) (рис. 2.8) позволяет создать три типа дверей — Pivot (Закрепленные на оси), Sliding (Раздвигающиеся) и BiFold (Складывающиеся). Первые напоминают обычные входные двери, вторые — двери купе, а третьи — автобуса. Можно создавать одинарные или парные двери при помощи параметра Double Doors (Двойные дверцы), регулировать размер дверной коробки — параметры Width Frame (Ширина рамы) и Depth Frame (Глубина рамы), самих объектов — Height (Высота), Width (Ширина), Depth (Глубина) и даже толщину стекол — Glass Thickness (Толщина стекла). Параметр Open (Открытие) позволяет указать, насколько двери открыты.

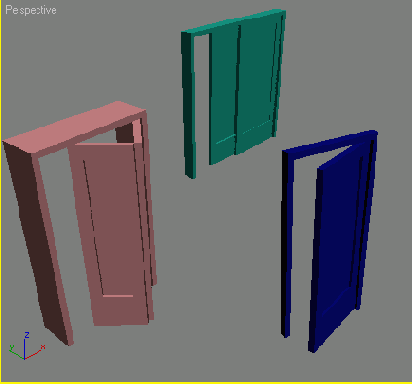

    Рис. 2.8. Объекты Doors (Двери) в окне проекции

    Группа объектов Windows (Окна) (рис. 2.9) позволяет добавлять в сцену шесть типов окон: Sliding (Раздвигающиеся), Pivoted (Закрепленные на оси), Awning (Навесные), Casement (Створчатые), Projected (Проектируемые), Fixed (Закрепленные). Их основное отличие — в способе открытия:

  •  Awning (Навесные) — поднимается вверх;


  •  Fixed (Закрепленные) — не открывается;


  •  Projected (Проектируемые) — состоит из нескольких частей, открывающихся в разные стороны;


  •  Casement (Створчатые) — открывается подобно двери, самый распространенный тип окна;


  •  Pivoted (Закрепленные на оси) — открывается таким образом, что оконная рама вращается вокруг своей горизонтальной оси;


  •  Sliding (Раздвигающиеся) — отъезжает в сторону, подобно раздвижным стеклам на книжной полке.




  • Рис. 2.9. Объекты Windows (Окна) в окне проекции

    Следующая группа объектов — Stairs (Лестницы) — также является необходимым инструментом для проектирования архитектурных сооружений (рис. 2.10).

    В 3ds max 7 можно создавать четыре типа лестниц: L-Type (L-образная), Straight (Прямая), Spiral (Винтовая) и U-Type (U-образная). Объекты Stairs (Лестницы) могут быть Open (Открытые), Closed (Закрытые) и Box (С основанием).

    Отдельно регулируется наличие перил с правой и левой сторон при помощи параметра Hand Rail (Перила), их высота — Rail Height (Высота перил) и расположение относительно ступенек — Rail Path (Путь перил), а также высота — Thickness (Толщина) — и ширина ступенек — Depth (Глубина).



    Для спиральной лестницы дополнительно указывается Radius (Радиус), наличие опоры — Center Pole (Центральная опора), а параметр Layout (Расположение) задает направление такой лестницы по часовой стрелке и против нее.

    В группу AЕС Extended (Дополнительные объекты для архитектурных, инженерных и конструкторских работ) входят объекты Foliage (Растительность), Railing (Ограждение) и Wall (Стена). Объекты Railing (Ограда, перила) и Wall (Стена) как и описанные выше объекты Doors (Двери) и Windows (Окна), применяются в архитектурном моделировании.



    Рис. 2.10. Объекты Stairs (Лестницы)

    Объект Foliage (Растительность) (рис. 2.11) служит для моделирования трехмерной растительности. Трехмерное моделирование флоры обычно сопряжено с большими трудностями.

    Например, чтобы созданное дерево выглядело реалистично, необходимо не только подобрать качественную текстуру, но и смоделировать сложную геометрическую модель. Таких моделей долгое время в стандартном инструментарии 3ds max не было. Для создания растительности использовались разнообразные дополнительные модули — Onyx TreeStorm, TreeShop, Druid и др.

    ПРИМЕЧАНИЕ

    Дополнительные модули - это небольшие подключаемые к 3ds max приложения, которые расширяют ее возможности. Подробнее о дополнительных модулях читайте в гл. 8.

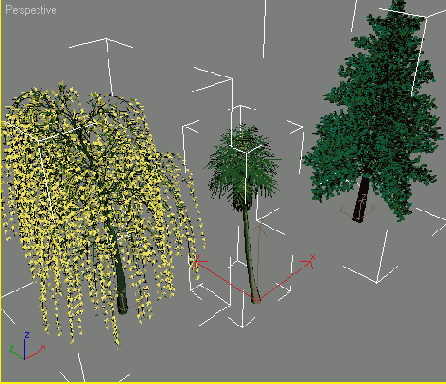

    Рис. 2.11. Объекты Foliage (Растительность)

    Начиная с шестой версии, в 3ds max появился инструмент для моделирования флоры. При помощи объекта Foliage (Растительность) можно создавать растительные объекты, которые загружаются из библиотеки Plant Library (Библиотека растений). Создаваемому объекту автоматически назначается свой материал. Чтобы деревья и кусты не были похожи один на другой, используется параметр Seed (Случайная выборка), который определяет случайное расположение веток и листьев объекта.

    Еще один тип объектов, который доступен пользователям 3ds max 7 — BlobMesh (Блоб-поверхность). Он открывает возможность создания трехмерных тел при помощи метасфер. Этот объект расположен на командной панели в группе Compound Objects (Составные объекты).

    Работать с метасферами можно двумя способами. Первый заключается в том, что поверхность составляется из отдельных объектов. Второй состоит в том, что любой объект можно преобразовать в метаболический. При этом каждая вершина преобразованного объекта будет обладать свойствами метасферы. Объекты типа BlobMesh (Блоб-поверхность) удобно использовать вместе с модулем для работы с частицами Particle Flow (см. урок 9 в гл. 4).

    В 3ds max 7 также можно создавать такой тип объектов, как частицы Particle Systems (Системы частиц). Частицы очень удобно использовать в сценах, в которых требуется смоделировать множество объектов одного типа, например снежинок, осколков от взрыва и т. д.
