3DS MAX 7


Displace (Смещение)


Этот модификатор оказывает разные воздействия на объект.

Изменение геометрических характеристик объектов с помощью Displace (Смещение) осуществляется на основе черно-белого растрового изображения или процедурной карты (см. разд. «Процедурные карты» гл. 4).

Используя один из возможных вариантов проецирования карты искажения -Planar (Плоская), Cylindrical (Цилиндрическая), Spherical (Сферическая), Shrink Wrap (Облегающая), — можно деформировать поверхность объекта, изменяя при этом величину воздействия модификатора Strength (Сила воздействия).

Величина Decay (Затухание) определяет затухание деформации, получаемой при помощи модификатора Displace (Смещение).

При помощи настроек области Alignment (Выравнивание) можно управлять положением искажающей карты.

На рис. 3.8 показан результат применения к объекту модификатора Displace (Смещение). Его настройки приведены на рис. 3.9.

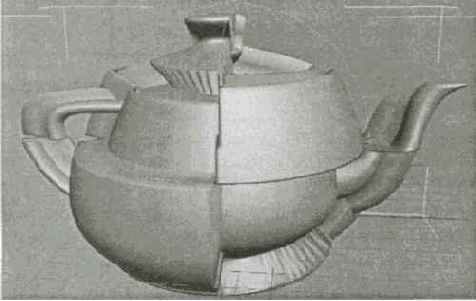

Рис. 3.8. Результат применения к объекту модификатора Displace (Смещение) с процедурной картой Checker (Шахматная текстура)

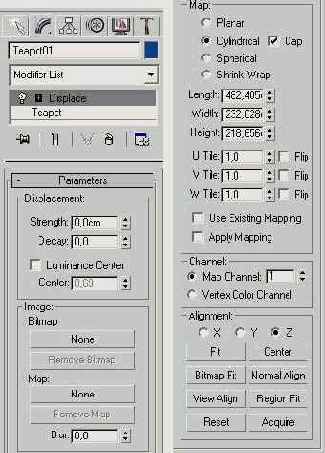

Рис. 3.9. Настройки модификатора Displace (Смещение)
